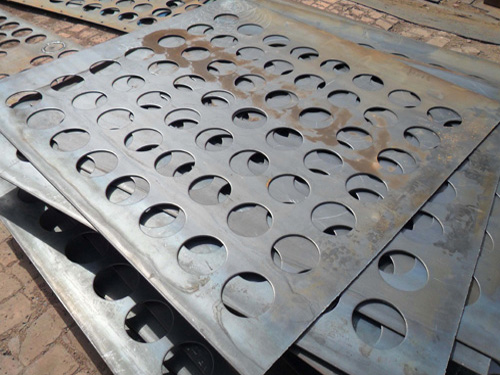

除塵器花板又叫是多孔板，指開有大小相同安裝除塵濾袋孔的鋼隔板。在花板設計中主要是布置濾袋孔的距離，該間距與袋徑、袋長、粉塵性質、過濾速度等因素有關。如孔與孔之間距離過密，濾袋底部相互碰撞磨損，在運行數個月內部分濾袋底部破裂，還會令箱體內氣流上升速度太快，導致煙塵排放量增加，濾料的局部過濾負荷太高和清灰力度不足。
除塵器花板是負責安裝除塵布袋、除塵骨架的。之所以除塵布袋、除塵骨架的尺寸也要依據除塵器花板的口徑來肯定大小。 花板的設計很重要了
除塵花板可以根據除塵器的不同設計來確定花板孔的大小及尺寸，同一塊花板上的孔的尺寸要統一，以免會出現因除塵布袋漲圈卡不嚴密或漲圈彈不開，而漏灰的現象。
除塵器花板設計注意事項：
（1）除塵器花板既要承受系統負壓，又要承受濾袋、粉塵層及袋籠的重量，花板如有變形可能影響濾袋的重直度及袋口處的密封效果，設計時在花板下部應做加強處理。
（2）除塵器花板應光潔平整，不應有撓曲、凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000。花板孔徑周邊要求光滑無毛刺，用彈性脹圈固定濾袋的花板孔徑公差為±0.3mm?；ò蹇讖郊庸ず蟀惭b位置與理論位置偏差應小于1.5mm。平面度偏差不大于花板長度的2/1000。
除塵器花板的制作要點：
1、花板應平整、光潔，不應有撓曲、凹凸不平等缺陷，其平面度偏差不大于花板長度的4/1000。
2、花板孔的周邊要求當滑無毛刺，孔徑公差為＋2 0mm。若用彈性漲圈固定的方式，可適當放寬花板孔徑公差范圍，為+0.3 0 mm。
3、花板孔徑加工后實際位置與設計位置偏差應小于1.5 mm。
4、花板應經噴砂除塵銹后進行 的涂裝處理，以防銹蝕。
5、對大型脈沖除塵器花板應采用6 mm厚鋼板，并設有剛度好的加強筋，防止受力變形。
